Kopling Karet Spider yang Dapat Disesuaikan dengan Dimensi OD78mm x ID31mm x T18mm untuk Daya Tahan Tinggi dan Ketahanan Kimia yang Sangat Baik
| Tempat asal | Cina |
|---|---|
| Nama merek | 3A Rubber |
| Sertifikasi | ISO9001 |
| Nomor model | 3A2006 |
| Kuantitas min Order | 10 buah |
| Harga | USD10.00 |
| Kemasan rincian | Pengemasan dalam kantong dan karton |
| Waktu pengiriman | 7-15 hari setelah menerima pembayaran pembeli |
| Syarat-syarat pembayaran | L/C,D/P,T/T,Western Union |
| Menyediakan kemampuan | 100000kgs/bulan |
Detail produk
| Bahan | Karet | Warna | Hitam |
|---|---|---|---|
| Aplikasi | Masukkan ke kopling logam | Jenis | OMT R42-132 |
| Sedang mengemas | dalam karton | Permukaan | Mulus |
| Torsi Maks | 4 Nm | Ketahanan Ozon | Bagus |
| Kekuatan tarik | 20mpa | ketahanan terhadap sinar UV | Bagus |
| Standar Atau Tidak Standar | Standar | Daya tahan | Tinggi |
| Kekerasan | 70-80 pantai a | Ketahanan terhadap abrasi | Tinggi |
| Membentuk | Kopel | Ketahanan Kimia | Bagus sekali |
| Ketahanan Minyak | Bagus | ||
| Menyoroti | OD78mm x ID31mm x T18mm Rubber Coupling,70-80 Shore A Hardness Coupling Spider,Max Torque 4 N.m Plum Blossom Pad |
||
Deskripsi Produk

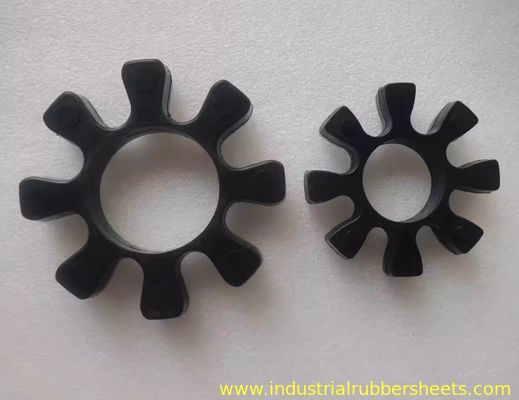

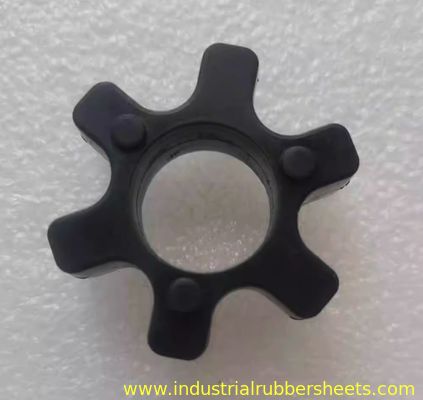

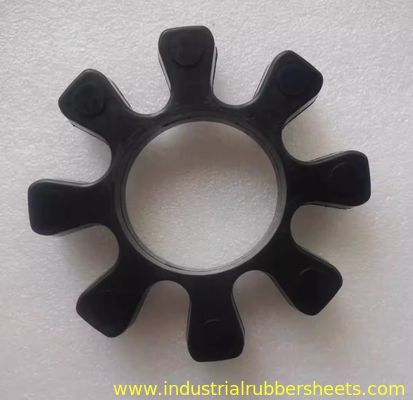

Kopling Karet yang Dapat Disesuaikan untuk Spider Kopling dalam R82 OD78mm x ID31mm x T18mm Warna Hitam

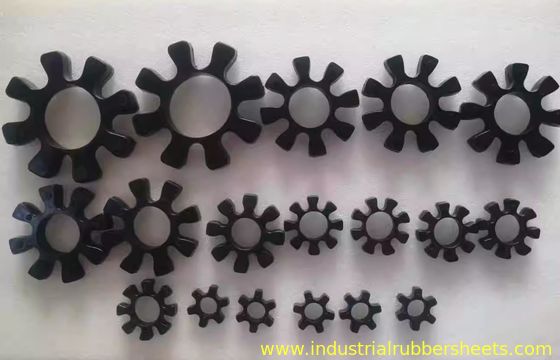

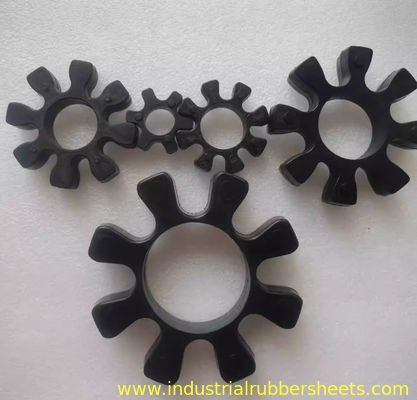

OMT Rubber Coupling Spider, Rubber Spider, Coupling Spider dalam bahan karet warna hitam. Tersedia dalam berbagai ukuran:
- R42, OD42mm x ID19mm x T14mm
- R62, OD59mm x ID29mm x T16mm
- R82, OD78mm x ID31mm x T18mm
- R103, OD99mm x ID42mm x T21mm
- R132, OD132mm x ID64mm x T26mm
OTM Octagonal Coupling (Jaw Coupling / Plum Blossom Coupling)
Fitur Struktural: Terdiri dari dua setengah kopling logam dengan lobus cembung (biasanya 8 lobus, membentuk bentuk segi delapan) dan elastomer karet tengah (bantalan bunga plum).
Prinsip Kerja: Torsi ditransmisikan melalui bantalan bunga plum karet di antara lobus, memanfaatkan elastisitas karet untuk:
- Menyerap guncangan dan getaran
- Mengkompensasi ketidaksejajaran: Mengakomodasi offset aksial, radial, dan angular kecil
- Memberikan isolasi listrik
Aplikasi: Digunakan secara luas dalam sistem penggerak untuk pompa, kipas, kompresor, motor, gearbox, dll.
Komponen Inti: Blok Bantalan Karet / Elemen Elastis / Bantalan Bunga Plum
Fungsi: Elemen peredam inti, berdampak langsung pada kinerja kopling.
Nama: Umum disebut Bantalan Bunga Plum (karena bentuknya), Blok Bantalan, Elemen Elastis, atau Cincin Bantalan.
Bahan: Biasanya Poliuretan (PU) atau Karet Nitril (NBR):
- Poliuretan (PU): Tahan aus, tahan sobek, kapasitas beban tinggi (paling umum)
- Karet Nitril (NBR): Ketahanan minyak yang sangat baik (cocok untuk lingkungan berminyak)
Identifikasi Model: R42, R62, R82, R103, R132, dll., adalah model spesifikasi bantalan bunga plum. Angka biasanya menunjukkan ukuran kopling atau rentang diameter lubang (satuan: mm) yang dirancang untuknya.
Model & Spesifikasi Bantalan Bunga Plum Umum
Di bawah ini adalah spesifikasi tipikal untuk model umum (Catatan: Standar dapat sedikit berbeda antar produsen. Selalu verifikasi dengan pengukuran fisik atau bagan pemilihan produsen!):
| Model Bantalan | Rentang Diameter Lubang Khas (mm) | Ukuran Kopling/Rentang Torsi yang Sesuai |
|---|---|---|
| R42 | ≈ 20 - 30 | Kopling kecil, torsi rendah |
| R62 | ≈ 25 - 40 | Kopling kecil hingga sedang |
| R82 | ≈ 40 - 60 | Kopling sedang |
| R103 | ≈ 50 - 75 | Kopling sedang hingga besar |
| R132 | ≈ 70 - 100+ | Kopling besar, torsi tinggi |
Poin Penting untuk Pembelian & Penggantian
- Identifikasi Model Asli: Lepaskan bantalan lama dan periksa model yang tertera (misalnya, R42). Ukur dimensi utama: Diameter Luar (OD), Diameter Dalam (ID), Ketebalan (H), Jumlah Lobus (biasanya 6 atau 8).
- Sesuaikan Spesifikasi Kopling: Model bantalan HARUS sesuai dengan model badan kopling.
- Pertimbangkan Kondisi Operasi: Pastikan bantalan dapat menangani beban. Pilih NBR untuk kondisi berminyak; PU tahan aus untuk penggunaan umum. Konfirmasikan toleransi suhu karet.
- Merek & Kualitas: Suku cadang OEM menawarkan kompatibilitas terbaik. Merek terkemuka (misalnya, R+W, KTR, Lovejoy, OTM) memberikan keandalan yang lebih tinggi.
Langkah-langkah Penggantian (Disederhanakan)
- Matikan peralatan dan isolasi daya (keselamatan utama)
- Lepaskan pelindung kopling
- Kendurkan baut kopling
- Lepaskan bantalan lama dan bersihkan permukaan yang bersentuhan
- Masukkan bantalan bunga plum baru ke dalam lobus salah satu setengah kopling
- Sejajarkan setengah kopling lainnya dan dorong perlahan
- Kencangkan baut secara diagonal sesuai torsi yang ditentukan
- Pasang kembali pelindung
Ringkasan
Kopling segi delapan OTM mengandalkan bantalan bunga plum (misalnya, R42/R62/R82/R103/R132) untuk peredaman. Cocokkan model dan dimensi secara tepat saat penggantian, dengan mempertimbangkan kebutuhan operasional. Dapatkan bantalan melalui saluran resmi atau hubungi pemasok OTM dengan parameter untuk pengadaan.
Mohon berikan dimensi suku cadang lama Anda atau model peralatan Anda untuk konfirmasi spesifikasi bantalan yang tepat!
